รุ่น SYE – Series A CST
Brand:
CST
รุ่น:
SYE
รายละเอียดสินค้า
เครื่องกดลูกปูน เครื่องกดคอนกรีตแบบทำลาย
รุ่น SYE – Series A (ระบบไฮดรอลิกส์ มอเตอร์ไฟฟ้า)
ทดสอบกำลังรับแรงอัดคอนกรีตแบบทำลายโครงสร้าง แม่นยำสูงด้วยโครงสร้างเหล็ก 4 เสา
SYE – Series A คือเครื่องกดลูกปูนและเครื่องกดทดสอบคอนกรีตแบบทำลายประสิทธิภาพสูง (Compressive Strength Testing Machine) ที่ขับเคลื่อนด้วยระบบไฮดรอลิกส์และมอเตอร์ไฟฟ้า ออกแบบมาเพื่อวิศวกรโยธา ไซต์งานก่อสร้าง และห้องปฏิบัติการทดสอบวัสดุโดยเฉพาะ ตัวเครื่องเพียบพร้อมด้วยระบบอ่านค่าหน่วยแรงดิจิทัลที่แสดงกราฟพฤติกรรมการรับแรงอัดได้อย่างชัดเจน เป็นเครื่องมือรุ่นยอดนิยมที่ได้รับการยอมรับอย่างสูงในงานตรวจสอบและควบคุมคุณภาพงานคอนกรีตภาคสนาม
- ระบบไฮดรอลิกส์แบบมอเตอร์ไฟฟ้า 220 VAC 50 Hz
- กำลังมอเตอร์ไฟฟ้า 0.75 KW

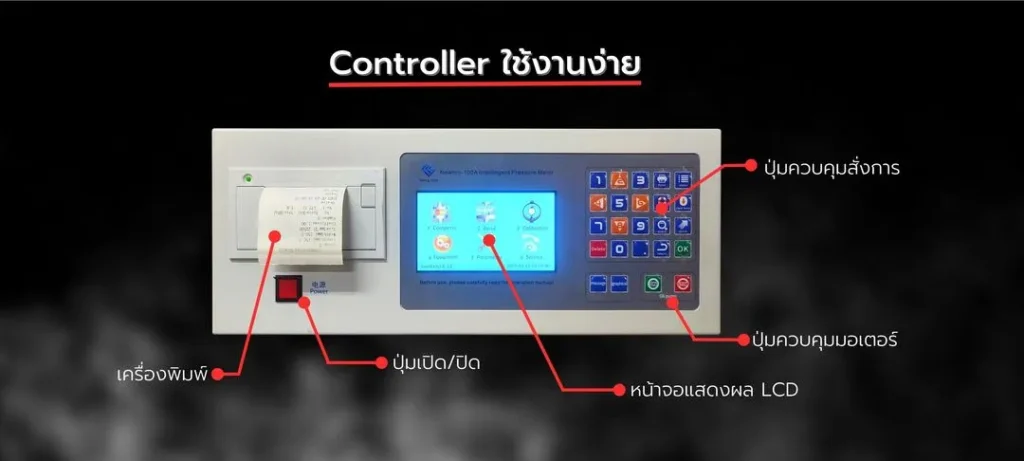

- กำลังอ่านค่าหน่วยแรงจากหน้าจอเป็น Digital แสดงกราฟ

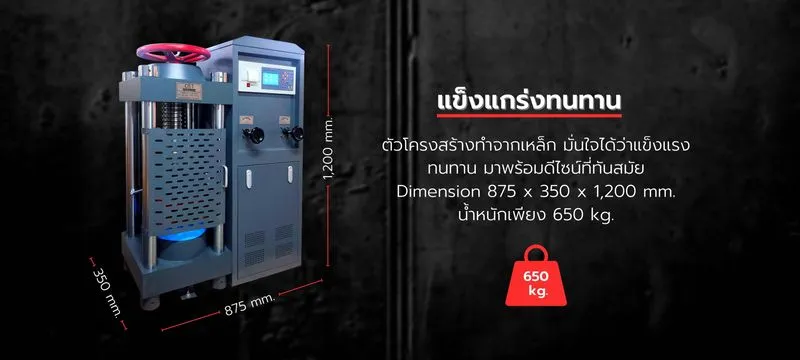

- โครงเครื่องเป็นเหล็ก 4 เสา มีความแข็งแรงทนทาน
- มีแรงอัดสูงสุดตั้งแต่ 1,000 kN / 2,000 kN / 3,000 kN
- มีค่าความเที่ยงตรง ±1% ของช่วงการรับน้ำหนักบรรทุกที่ 90 %
- ควบคุมความเร็วและแรงอัดด้วยวาล์ว
- ช่วงการยกของกระบอกไฮดรอลิกซ์ ( Piston Stroke ) สูงสุด 100 mm.
- แผ่นกดและแผ่นรองรับ ขนาด 240 x 240 mm. / 250 x 320 mm.
- ชุดบังคับและควบคุมระบบไฮดรอลิกส์มีฝาปิดมิดชิดเพื่อกันเศษวัสดุและฝุ่น
- ระยะห่างระหว่างช่องใส่ตัวอย่าง 275 / 300 mm.
- มีคันหมุนปรับระดับตัวกดอุปกรณ์
- สามารถทดสอบแรงอัดแท่งตัวอย่างคอนกรีต
- รูปทรงกระบอก ขนาด ⦰ 150 x 300 mm.
- รูปทรงลูกบาศก์ 150 x 150 x150 mm.
การประยุกต์ใช้งานจริงหน้างาน
- งานทดสอบกำลังรับแรงอัดแท่งตัวอย่างคอนกรีต (Cube & Cylinder Testing): ใช้กดทำลายก้อนตัวอย่างคอนกรีตทั้งรูปแบบทรงลูกบาศก์ (Cube) และทรงกระบอก (Cylinder) เพื่อหาค่ากำลังอัดประลัย (Ultimate Compressive Strength) ในหน่วย ksc หรือ MPa
- งานควบคุมคุณภาพคอนกรีตผสมเสร็จ (Ready-Mixed Concrete QC): แพลนต์ปูนและโครงการก่อสร้างใช้ตรวจสอบคุณภาพกำลังอัดของน้ำปูนแต่ละลอตหลังการบ่ม (7 วัน, 14 วัน, 28 วัน) เพื่อให้เป็นไปตามข้อกำหนดในสัญญาจ้าง
- งานวิจัยและพัฒนาสถาบันวัสดุศาสตร์: ใช้ทดสอบกำลังอัดของปูนโครงสร้างสูตรพิเศษ, มอร์ตาร์, หรือบล็อกคอนกรีตปูถนน เพื่อหาค่าขีดจำกัดความสามารถในการรับแรงกด
คำถามที่พบบ่อย (FAQ)
Q: เครื่องกดลูกปูน SYE – Series A ระบบ 4 เสา ดีกว่าระบบ 2 เสาอย่างไรในแง่ของความแม่นยำ?
A: โครงสร้างระบบ 4 เสา (4-Column) ของ SYE – Series A จะช่วยล็อกระนาบของแผ่นกดด้านบนและด้านล่างให้ตรงดิ่งและขนานกันตลอดเวลาขณะที่มอเตอร์ไฟฟ้ากำลังจ่ายแรงกดดันไฮดรอลิกครับ แตกต่างจากระบบ 2 เสาที่เมื่อเจอกับคอนกรีตกำลังสูง โครงเครื่องอาจเกิดการยืดตัวหรือโก่งงอเยื้องศูนย์เล็กน้อย ซึ่งการเยื้องศูนย์เพียงไม่กี่มิลลิเมตรก็สามารถส่งผลให้ลูกปูนแตกตัวก่อนเวลาอันควร และทำให้ค่ากำลังอัดที่อ่านได้ต่ำกว่าความเป็นจริงครับ ระบบ 4 เสาจึงให้ผลลัพธ์ที่เที่ยงตรงและคลาดเคลื่อนต่ำกว่า ±1% ครับ
Q: หน้าจอระบบดิจิทัลแสดงผลกราฟของเครื่องรุ่นนี้ มีประโยชน์ต่อผู้ปฏิบัติงานอย่างไร?
A: หน้าจอดิจิทัลจะช่วยแปลงหน่วยแรงดันจากระบบไฮดรอลิกส์ออกมาเป็นตัวเลขดิจิทัลที่ชัดเจน พร้อมพล็อตสร้างกราฟความสัมพันธ์ระหว่างแรงกดต่อเวลาให้เห็นแบบสดๆ (Live Real-time Graphing) ทำให้วิศวกรสามารถสังเกตพฤติกรรมการรับแรงของคอนกรีตได้ตั้งแต่เริ่มต้นกด จนถึงจุดที่คอนกรีตเริ่มร้าว และจุดที่ระเบิดทำลายสูงสุด โดยระบบจะช่วยล็อกค่าแรงสูงสุด (Peak Hold) ไว้ให้ทันที ขจัดปัญหาการจ้องมองเข็มเกจอนาล็อกพลาดสายตาไปได้อย่างสิ้นเชิงครับ
Key Benefits จุดเด่นและผลประโยชน์จริงหน้างาน
- โครงสร้างเหล็ก 4 เสา (4-Column Rigid Frame) แข็งแกร่งสูงสุด: โครงตัวเครื่องหล่อจากเหล็กกล้าหนาพิเศษระบบ 4 เสา ช่วยกระจายแรงดึงและแรงกดได้อย่างสมดุล 100% ป้องกันการบิดตัวหรือการเอียงของแกนกดในขณะที่เครื่องกำลังจ่ายแรงอัดมหาศาลเข้าสู่ตัวอย่างคอนกรีต
- หน้าจอ Digital แสดงผลกราฟ Real-time อ่านค่าง่าย: เปลี่ยนจากระบบเกจเข็มหมุนแบบเดิมเป็นหน้าจอดิจิทัลเต็มรูปแบบ ที่แสดงกราฟความสัมพันธ์ระหว่างแรงกดและเวลาแบบสดๆ หน้างาน ช่วยให้วิศวกรวิเคราะห์จังหวะการวิบัติ (Failure Mode) ของก้อนตัวอย่างได้อย่างละเอียดและแม่นยำ
- ขีดความสามารถแรงอัดสูง เลือกได้ตามการใช้งาน: มีรุ่นย่อยรองรับแรงอัดสูงสุดจำแนกตามประเภทกำลังอัดของคอนกรีต ตั้งแต่ 1,000 kN, 2,000 kN ไปจนถึงสูงสุด 3,000 kN (กิโลนิวตัน) ครอบคลุมการทดสอบทั้งคอนกรีตใช้งานทั่วไปและคอนกรีตกำลังสูงพิเศษ (High-Strength Concrete)
- ความเที่ยงตรงสูง คลาดเคลื่อนต่ำเพียง ±1%: มั่นใจในทุกผลการทดสอบด้วยค่าความแม่นยำระดับมาตรฐานสากล โดยมีค่าความเที่ยงตรงในการรับน้ำหนักบรรทุกอยู่ที่ ±1% ของช่วงการรับน้ำหนักบรรทุกที่ 90% สามารถนำสถิติไปใช้ในงานสถาปัตยกรรมควบคุมได้อย่างเป็นทางการ
- ฝาครอบนิรภัยมิดชิด กันฝุ่นและเศษลูกปูนระเบิด: ชุดบังคับและระบบไฮดรอลิกส์ติดตั้งฝาปิดมิดชิด (Dust-proof & Safety Enclosure) ทำหน้าที่เป็นเกราะกำบังป้องกันเศษคอนกรีตแตกกระเด็นขณะลูกปูนระเบิดวิบัติ พร้อมทั้งป้องกันฝุ่นละอองเข้าสู่ระบบวาล์วไฮดรอลิก ยืดอายุการใช้งานตัวเครื่องให้ยาวนาน
- ใช้ไฟบ้านทั่วไปได้ทันที ไม่ต้องเดินระบบไฟใหญ่: ขับเคลื่อนด้วยปั๊มไฮดรอลิกมอเตอร์ไฟฟ้ากำลัง 0.75 kW ใช้กระแสไฟฟ้าระบบ 220 VAC 50 Hz (ไฟบ้านทั่วไปกิโลวัตต์ต่ำ) ช่วยให้สามารถติดตั้งและเสียบปลั๊กใช้งานภายในไซต์งานชั่วคราวได้ทันทีโดยไม่ต้องเดินสายไฟ 3 เฟสให้ยุ่งยาก
คุณสมบัติเด่นของสินค้า ( Product Summary )
เครื่องกดลูกปูน คอนกรีตแบบทำลาย รุ่น SYE - Series A โครงสร้างเหล็ก 4 เสา แข็งแรงทนทาน แรงอัดสูงสุด 1,000 kN / 2,000 kN / 3,000 kN ความเที่ยงตรงสูง ±1% พร้อมหน้าจอ Digital แสดงผลกราฟ Real-time
